矿泉水生产设备工艺及流程

一:灌装机全套设备组成

1.CGF12-12-5常压灌装、冲瓶、封口三合一机

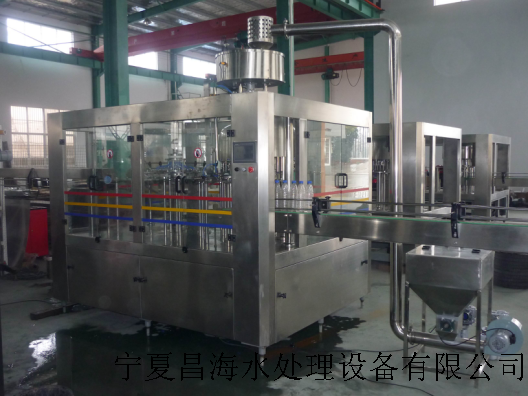

(1).冲瓶、灌装、封口三合一机

三合一设备主要配置及性能参数:

CGF系列瓶、灌装、封口三合一机,用于聚酯瓶装矿泉水、纯净水、各种果汁等不含气饮料的生产,在一机上实现不同瓶型灌装,采用悬挂式卡瓶颈方式,更换瓶型方便、快捷。

引进德国最新技术,采用压力式定液面灌装原理,灌装速度块,液面控制稳,无滴漏现象。

弹簧式冲洗钳手,空瓶随轨道自动进行180°翻转,内外二道冲洗,冲瓶效率高

采用磁力扭矩式拧盖头,实现抓盖、拧盖功能。拧盖力拒无级可调,具有恒力拒旋封塑盖功能,且不伤盖,封口严密可靠

整机采用PLC电脑程序控制及人机界面触摸屏按钮,具有料缸内液面自动控制,无瓶不灌装,无瓶不加盖等功能,且不伤盖,封口严密可靠。

传动方式:电动机         三角带传动         蜗杆减速机。

冲瓶、灌装、封口三合一机,是集多年生产冲洗、灌装、封口三合一体机的实践经验,反复吸收各方用户的意见,借鉴国外先进技术自行开发的新型设备。它符合客户在一台机器上进行不同瓶型灌装的要求,采用悬挂式卡瓶颈方式,使更换瓶型方便,快捷。主要用于含气饮料的冲洗、灌装、封口。

CGF12-12-5灌装、冲瓶、封口三合一体机组技术性能和参数

生产能力:4000B/H

灌装容量:250-1500ml

定位方式:液面定位

瓶型规格:瓶径Φ40-Φ80mm,瓶高130-280mm之间,PVCPET类塑瓶。

传动方式:Y112M-4   3KW电动机→三角带传动→WPO135型蜗杆减速器(I=30:1

设备的主要结构及特点

1)供冲洗用卡瓶和机械手12套,瓶配有转动密封内外冲洗,回水机构。

2)灌装阀12

3)整理瓶盖用,理盖器一套

4)磁性扭转全齿旋盖头5套,当扭力超过调好的磁性时,旋盖头自动打滑,确保旋紧而不伤瓶盖。

5)拨瓶安全装置4套,无瓶不灌装,不封盖。

主机采用先进的变频调速控制技术。

电机总功率:4KW

用水量:冲洗用水2T/H+灌装用水7T/H

气源压力:0.5Mpa

重量:约3500

外形尺寸:2100*1600*2300

三合一配置:

主电机:南京

理盖电机:永嘉中泰

喷冲水泵:杭州南方

进液:杭州南方

输送电机:台州

风送电机:无锡

触摸屏:台湾威伦

可编程控制器:日本三菱

变频器:日本三菱

断路器:德力西

蜂鸣器:德力西

气动元件:台湾亚德克

与液体接触为304不锈钢
